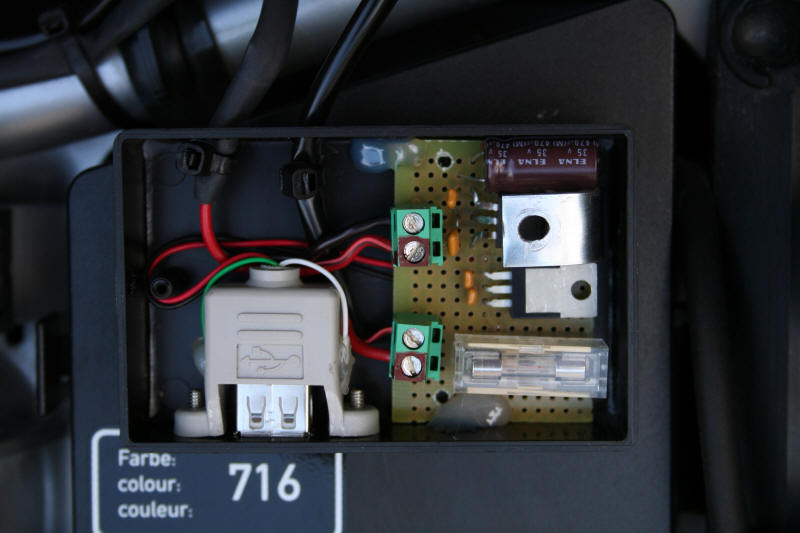

Il circuito assemblato; sulla destra i due regolatori di tensione, su quello più in alto, 78S05, ho aggiunto una piccola striscia di alluminio come aletta di raffreddamento. Nella parte in basso a destra il fusibile di protezione, non si sa mai ... i piccoli rettangolini arancione sono i condensatori di filtro da 100 nF. In alto a destra il condensatore elettrolitico di filtro da 470 uF. I condensatori da 47 uF sono montati sotto (per questo non visibili). Dal connettore USB escono 4 fili ; rosso + e nero - vanno al circuito, mentre bianco e verde che non sono utilizzati, sono fissati con una goccia di colla a caldo. Ai due morsetti verdi sono collegati i fili che vanno alla batteria (connettore vicino al fusibile) e l'altro al cavo che alimenta il TTOne.
