VOCODER MS5
Caratteristiche principali; 12 canali PSK con separazione di 200 Hz. Il primo canale è posizionato a 700 Hz Una "impronta digitale" di questo sistema è il tono pilota a 3300 Hz. Utilizzatori di questo sistema: Si presume che questo sistema sia utilizzato da stazioni Russe

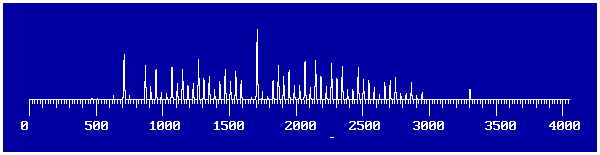

Il sistema Vocoder MS5 in ciclo di IDLE

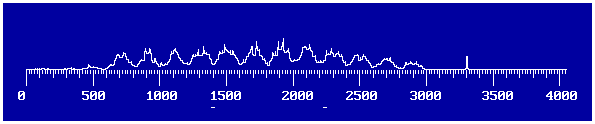

Il sistema Vocoder MS5 in trasmissione

Frequenze in kHz: 3749.5, 4075, 5304, 5382, 7547, 7651, 7690, 7746, 7789, 7841, 8020, 8022, 8030, 8040, 8070, 8095, 8108, 9096, 9188, 9282, 10020, 10154, 10308, 10394, 10397, 10447, 10508, 10518, 10544, 10658, 10736, 10756, 10788, 10796, 11004, 11148, 11156, 11448, 12055, 13469, 14424, 16048
