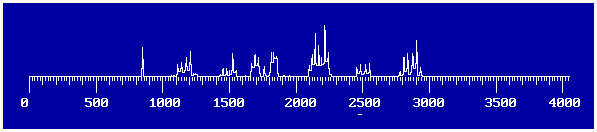

MOI - Bonn Si tratta di un sistema impiegato dal Ministero dell’Interno Tedesco per comunicazioni tra la stazione di Bonn ed i vari centri di polizia regionali. Il sistema non è conforme ad alcuna raccomandazione CCITT ma ciò è irrilevante trattandosi di un circuito interno. Da quanto osservato sino ad ora, a Bonn ha sede la stazione principale, e tutte le altre stazioni comunicano tra di loro passando da Bonn. Questo riduce il numero di equipaggiamenti così da avere solamente un apparecchio in ogni stazione. Per mantenere questo numero realistico lo spettro è organizzato come in un sistema VFT a 8 canali. Gli 8 canali in Arq E sono spaziati 340 Hz con Shift e Velocità diversi a seconda dell’utilizzatore.La stazione principale di Bonn usa i canali 1, 3, 6 e 8. Le altre stazioni usano i canali 2, 4, 5 e 7. Probabilmente la stazione principale di Bonn usa un singolo modem in grado di alimentare i 4 canali. Caratteristiche principali: 8 canali spaziati di 340 Hz Le velocità utilizzate sono di 72 e 96 Baud e tutto il traffico è inviato in ARQ E Utilizzatori di questo sistema : MOI - Bonn. Canalizzazione e frequenza centrale ch 1 2 3 4 5 6 7 8 CF Hz 820 1160 1500 1840 2180 2520 2860 3200 Stazione Velocità Shift ------------------------------------------- Moi a Polizia Federale 96 Baud 85Hz Polizia di frontiera 72 Baud 170Hz Frequenze in kHz :2233, 2237, 2293, 2384.5, 2438.5, 2440.5, 2672.5, 2762, 3271.5, 4441.5, 4617.5, 4969.5, 4976.5, 5022, 5261 |
