MIL - STD - 188 - 203 - 1A

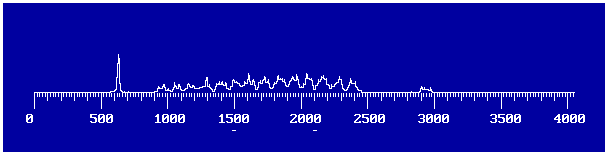

Questo sistema conosciuto anche come Tadil - A, Link 11, e Alligator, è composto da una serie di toni da 605 a 2915 Hz. Il blocco principale dei toni da 935 a 2365 Hz ha una separazione di 110 Hz. Frequenze in kHz : 3185, 4814, 6991, 7742, 7903, 8030, 9282, 10431. Canalizzazione e frequenza centrale
 ch       Doppler   1     2     3     4     5     6     7
 CF Hz       606   935  1045  1155  1265  1375  1485  1595
 ch           8     9    10    11    12    13    14    15
 CF Hz      1705  1815  1925  2035  2145  2255  2365  2915
