Questo sistema permette di automatizzare un collegamento sulle frequenze HF raggiungendo una percentuale di collegamento sicuro sin dal primo tentativo. Il sistema Ale (Automatic Link Establish) Mil Std 188-141A è progettato per stabilire collegamenti uno -a- uno oppure uno -a- molti. Durante questa procedura tra le due stazioni vi è uno scambio di informazioni relative alla qualità del segnale ricevuto. Nel caso in cui le stazioni non riescano a stabilire un buon collegamento sulla frequenza iniziale il sistema ALE è in grado anche di gestire il cambio frequenza tra una rosa di canali possibili. Dopo aver stabilito il collegamento le stazioni possono proseguire con uno scambio di dati a bassa velocità, (è stato osservato che normalmente questa modalitaà viene utilizzata dagli operatori) oppure in alternativa, il sistema ALE può passare in modo manuale o automatico i compiti ad un sistema di trasmissione diverso FSK o PSK per trasmissione dati ad alta velocità o addirittura in fonia.
Il sistema ALE è progettato per essere usato su normali trasmettitori SSB.

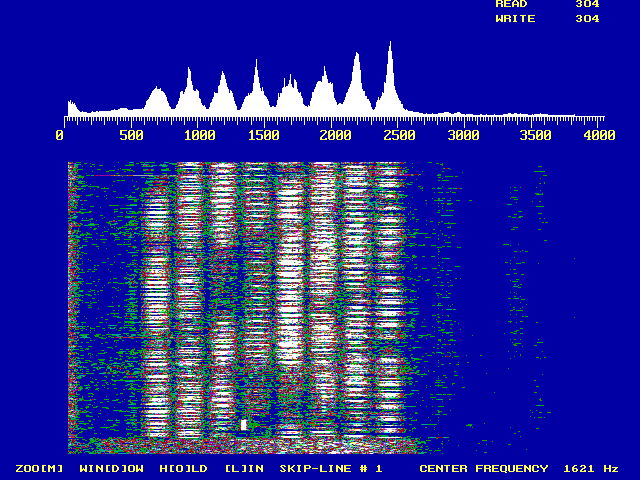

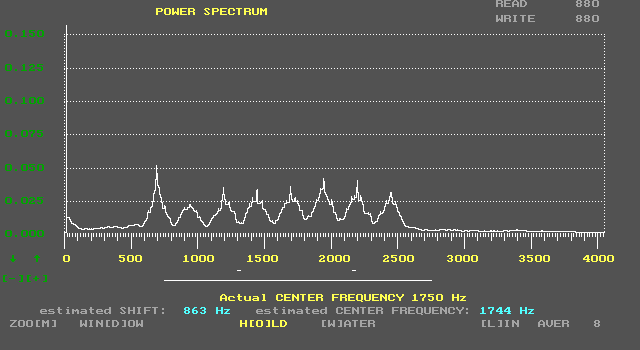

La struttura del segnale è costituita da 8 toni MFSK posizionati rispettivamente su:
750 - 1000 - 1250 - 1500 - 1750 - 2000 - 2250 - 2500 Hz.
Nota
Al fine del solo monitoring di questo tipo di emissione, non vi sono differenze tra le stazioni che utilizzano il sistema 141-A o 141-B. La seconda versione di questo sistema (141-B) include alcune funzioni in più, ma queste sono solo utilizzabili, dalle stazioni in collegamento.
Ulteriori dettagli su questo sistema di trasmissione sono disponibili sul sito Internet di ITS Institute for Telecommunications Sciences
www.its.bldrdoc.gov/pub/oa-rpt/hf-ale/handbook/
MIL STD 188 - 141 A Ale (Automatic Link Establish)
This system allow to automate the process of setting up a circuit on HF achieving a high percentage of first time link-up. The ALE controller (Automatic Link Establishment) system Mil Std 188-141A is designed to establish one to one/one to many links and once the link is is established the controller has the option of passing data in a low speed manner using its internal provisions. Alternatively it may be switched manually or automatically to a different modem for high speed FSK-PSK data, or voice. It's waveform is designed to pass through the AF passband of standard SSB equipment. It consists of 8 tones (MFSK) located on
750 - 1000 - 1250 - 1500 1750 - 2000 - 2250 - 2500 Hz.
Each tone is 8mS in duration. This gives 125 symbols per second. With 8 tones (symbols or elements) we can support 3 data bits per symbol. This results in a transmitted data rate of 375 bits per second.
