Caratteristiche principali: 7 canali FDM spaziati di 340 Hz, Shift tra i canali 170 Hz.
Questo metodo di trasmissione è stato osservato applicato a trasmissioni in Baudot e ARQ-E. Le velocità più comuni sono di 75 Baud per il traffico criptato "on-line", e di 100 Baud per il traffico in chiaro. In ARQ-E l'unica velocità osservata fino ad ora è di 46.5 Baud
Canalizzazione e frequenza centrale
ch 1 2 3 4 5 6 7 CF Hz 850 1190 1530 1870 2210 2550 2890
Si tratta di un sistema Time and Frequency Division Multiplex, dove ogni singolo canale di traffico viene inviato, in tempi diversi, su 7 canali FDM spaziati di 340 Hz. Il ritardo nell'invio del traffico nei diversi canali, è di circa 1 secondo, e l'ordine di invio non è quasi mai in sequenza regolare 1, 2, ... 7 . E' stato osservato, nella maggior parte dei casi, la sequenza 3, 7, 1, 4, 6, 2, 5.
Testo trasmesso Testo ricevuto dai singoli canali Estrapolazione
------------------------------------------------------------------------
[1] [2] [3] [4] [5] [6] [7]
1 1 1 0 1 1 0 1 1
1 1 0 1 1 1 1 1 1
0 0 0 0 0 0 1 0 0
1 1 1 1 1 1 1 1 1
0 0 0 0 0 0 1 0 0
^ ^ ^
La stazione ricevente recupera i dati da ogni singolo canale (estrapolazione) e trasferisce il messaggio su base "maggioritaria" e
vitando così i possibili errori. Nell'esempio, i canali 2, 3, 6, (indicati con ^) hanno un bit errato, ma selezionando i bit su base maggioritaria, il carattere viene interpretato in modo corretto. Questa tecnica di trasmissione pur non essendo un vero sistema di correzione degli errori, aumenta di gran lunga la probabilità di avere un messaggio corretto. La spiegazione più logica del perchè venga impiegato questo metodo sembra essere la buona tenuta in caso di segnale con forte fading.
BR6028
6028 Series Diversity is a commonly found VFT system using 7 channels of 45 bd to 100 bd baudot each with 170 Hz shift used by US and Canadian Military. Channels are shifted in time, with each channel delayed by 1 second and any channel with heavy inter- ference can be locked out causing the transmitter side to stop using the interfered with channel. This accounts for those less then 7 channel VFT's sometimes found. Also known as "BARRIE", 6028 or USA 7 channel modem. Note: channel numbering was selected arbitrarily 1234567, some documents show channel numbering as 3614752 which are the channels in time order.

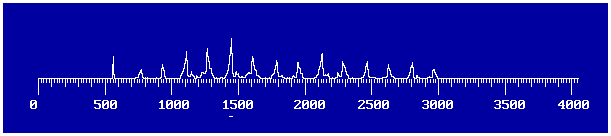

Versione Baudot

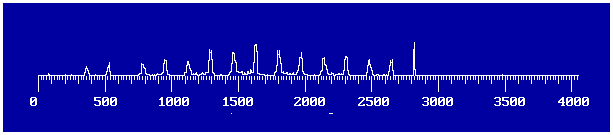

Versione ARQ-E a 46 Baud
