Technical informations - Systems

TDM 342 / ARQM-2, ARQM-4 / ARQ28 / ARQ56 / CCIR 342-2
ARQ Sincrono Duplex. Utilizza 7 bit per la correzione dell'errore, e l'alfabeto ITA 3, secondo le norme CCIR 342-2 consiste in uno due o quattro canali in Time Division Multiplex TDM. Utilizzato da due stazioni su frequenze diverse per consentire le operazioni in full duplex. All'inizio del ciclo il primo carattere di tutti i canali Ŕ invertito:

1 canale: canale A eretto
2 canali: canale A eretto, canale B invertito, caratteri interleave
4 canali: canale A eretto, canale B invertito, canale C invertito, canale D eretto

Canali A e B caratteri con interleave, A/B e C/D bit con interleave. Il ciclo di ripetizione Ŕ di 4, e 8 caratteri. VelocitÓ tipica 96 e 200 Baud, shift 400 Hz.

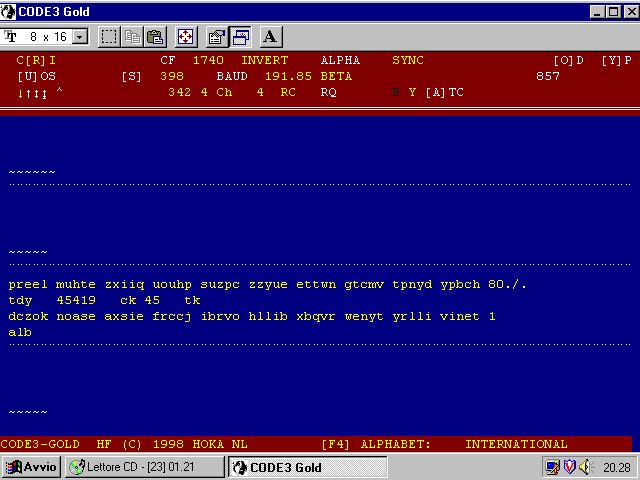

CCIR 342-2 (aka TDM 342 / ARQM-2, ARQM-4 / ARQ28 / ARQ56)
Synchronous Duplex ARQ, 7 bit ITA 3 alphabet to CCIR Recommendation 342-2. One, two or four channels in TDM (time division multiplex). Two stations on different frequencies, working as ISS (transmitting) and IRS (receiving) station. At start of cycle first character of all channels are inverted;

1 channel: A-channel erect.
2 channel: A-channel erect, B-channel inverted, character interleaved.
4 channel: A-channel erect, B-channel inverted, C-channel inverted, D-channel erect,

Channels A and B character interleaved, A/B and C/D bit interleaved.
Marked cycle of 4 or 8 characters.
