MIL 188-110 39 Toni
Sistema PSK per la trasmissione ad alta velocitÓ composto di 40 toni. Le velocitÓ possibili vannoi da 75 a 2400 bps, la struttura a principale Ŕ composta di 39 toni allocati tra 675 Hz e 2812.5 Hz con una spaziatura tra ogni tono di 56.25 Hz.Il tono di doppler Ŕ posizionato a 393.75 Hz. ╚ facile incontrare "on-air" questo sistema Ŕ in unione al sistema MIL 188-141 (ALE); il sistema ALE stabilisce tramite un test di collegamento quale canale (frequenza) usare per il collegamento e successivamente per mezzo del sistema MIL 188-110 vengono inviati i dati.

MIL 188-110 39 Tones
A PSK system for the transmission of high datarates with 40 tones. Data rates of 75 to 2400 bps are supported using 39 tones spread from 675 Hz to 2812.5 Hz with a spacing of 56.25 Hz. 1 doppler tone can be found at 393.75 Hz.á Block interleaving with up to 12s delay is supported. This modem has been implemented in the Harris RF-3466A .

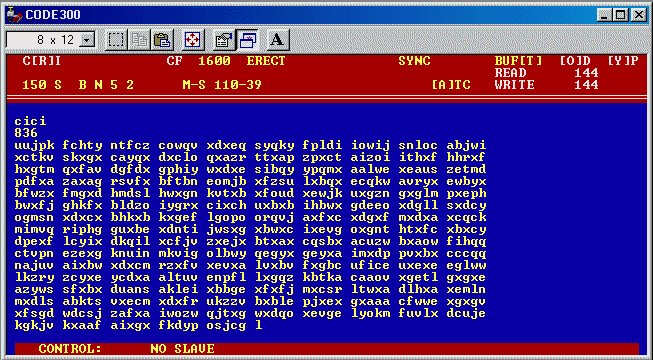

Esempio di decodifica

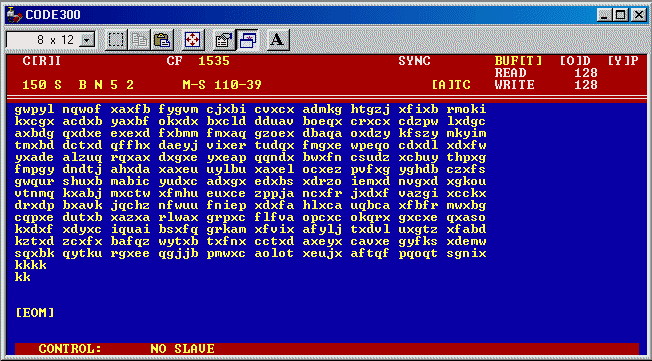

Esempio di decodifica


Il segnale MIL 188-110 39 Toni visto con Power Spectrum

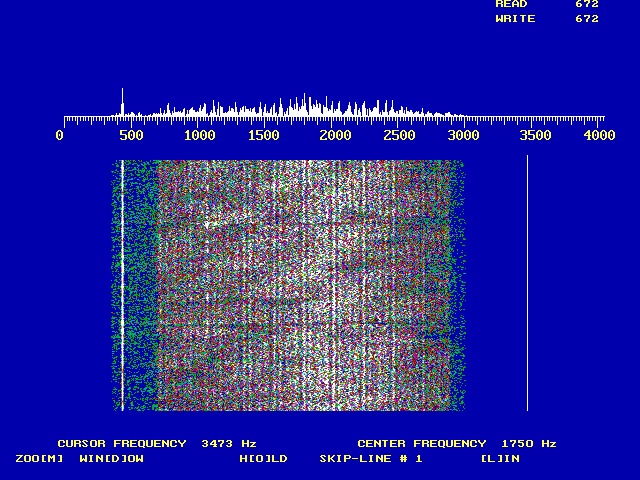

Il segnale MIL 188-110 39 Toni visto con Waterfall Display


MIL 188-110 39 Toni MIL 188-110 39 Toni
