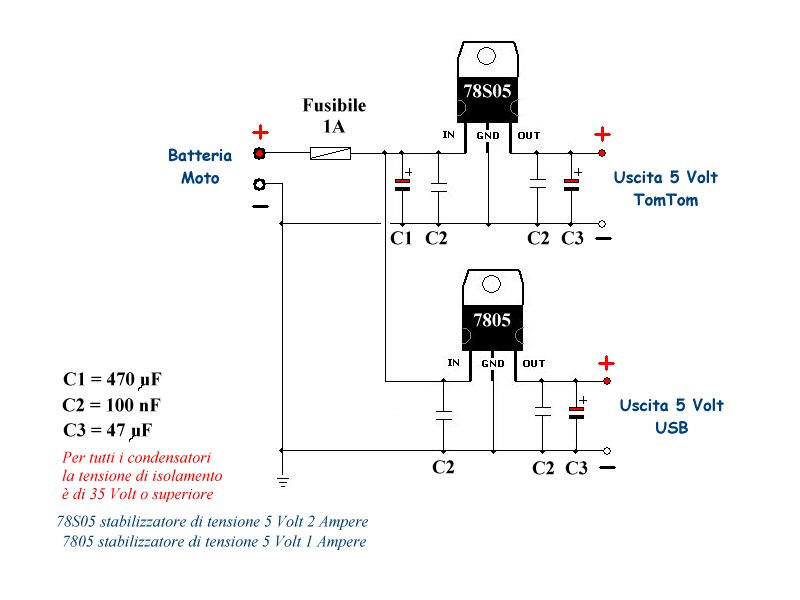

Questo è lo schema elettrico del circuito per la riduzione di tensione da 12 Volt della batteria ai 5 Volt necessari per il funzionamento del TTOne. Come accennato Ho realizzato questo circuito praticamente "doppio" per poter ricaricare anche l'Ipod che richiede anche lui 5 Volt e un connettore USB.

La seconda parte non è necessari per il funzionamento del TTone, nel caso non vi serva potete evitare di costruirla. Sono disponibili anche regolatori della serie 78 e 78S per le tensioni di 5, 6, 7,5, 8, 9, 10, e 12 Volt il metodo di impiego e collegamento è identico per tutte le versioni.

Tutti i materiali sono di facile reperibilità nei negozi di elettronica sia per hobbisti che per riparazione radio/tv. I condensatori contrassegnati con C1 e C3 sono del tipo elettrolitico e hanno una polarità che deve essere rispettata. I condensatori contrassegnati come C2 sono del tipo ceramico o poliestere, questi non sono polarizzati non è pertanto necessario rispettare un collegamento particolare.

Per semplificare ho disegnato gli stabilizzatori 78xx visti di fronte.
